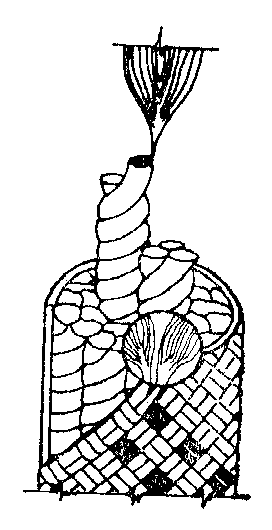

Конструкция современных веревок - кабельного типа. Впервые ее применила фирма "Edelrid" в 1953 г. Такая веревка имеет несущую сердцевину и защитную оплетку (рис. 7).

Сердцевина состоит из нескольких десятков тысяч синтетических нитей. Они распределены в два, три или более прямых, плетеных или крученых жгута, в зависимости от конкретной конструкции и требуемых эксплуатационных характеристик. Например, сердцевина динамической веревки типа "Classic" производства "Edelrid" состоит из 50400 нитей толщиной 0.025 мм, а ее защитная оплетка из 27000 нитей.

Оплетка предохраняет веревку от механических повреждений и прямого действия ультрафиолетовых лучей, придает веревке необходимую гибкость и удобство в обращении. Она участвует и восприятии различных нагрузок. На ее долю приходится около 40% прочности веревки. Защитная оплетка альпинистских веревок обычно окрашена. Цвета могут быть самые разные, но всегда яркие, что создает удобство при работе с двумя и более веревками. Оплетка большинства спелеоверевок белая.

Диаметр динамических и статических веревок, производимых большинством специализированных фирм, лежит чаще всего в пределах от 9 до 11 мм. Конкретный диаметр веревки данного типа рассчитывается еще на стадии проектирования в зависимости от желаемых динамических и эксплуатационных характеристик. Поэтому считается, что толщина любой веревки достаточна для нагрузок и целей, предусмотренных производителем.



Запомните :

- в практической работе толщина веревки имеет отношение только к удобству обращения, общему весу, гибкости и т.п. и не является показателем надежности веревки.

Вес веревки зависит от ее толщины. Его величина, выражаемая в граммах на метр, измеряется в стандартных условиях (влажность воздуха 65%, температура 20 градусов Цельсия) и указывается производителем в паспорте веревки. Обычно вес составляет от 52 до 77 г/м в зависимости от толщины и конструкции. Веревка, не относящаяся к типам "Drylonglife", "Everdry", "Superdry" (импрегни-рованная), при ее намокании в пещере впитывает много воды, которая может временно увеличить вес веревки на величину до 40% от ее первоначального веса.

Кроме большой прочности при низкой плотности синтетические волокна имеют еще одно ценное свойство - способность удлиняться под нагрузкой, на которой, по сути, основаны амортизационные свойства веревки.

Не вдаваясь в подробности, в первом приближении можно выделить два вида удлинения: эластичное (упругое), при котором после снятия нагрузки веревка восстанавливает свою первоначальную длину, и пластическое (неупругое), при котором приобретенное под нагрузкой удлинение сохраняется после ее снятия. При слабых нагрузках веревка поглощает энергию в основном за счет упругой деформации, а при более сильных появляются необратимые деформации.

Удлинение выражается в процентах к начальной длине веревки.

Это временное и относительно слабое удлинения веревки под тяжестью спелеолога и в результате его действий при спуске и подъеме в колодце. Такие нагрузки сравнительно невелики и вызывают, в основном, упругие деформации. Веревка может их выдерживать многократно и после прекращения их действия быстро восстанавливает первоначальную длину. В результате этого "выносливость" веревки постепенно уменьшается, но медленно и в ограниченной степени. Поэтому ее способность выполнять страховочную функцию сохраняется обычно до конца допустимого срока ее употребления. Конечно, на нее можно рассчитывать только в пределах, которые отвечают виду веревки, ее динамическим свойствам и сроку службы, если, к тому же, колодец правильно провешен, а веревка не изношена преждевременно.

Это чрезвычайно кратковременное, но значительное удлинение веревки под действием нагрузок, возникающих в результате динамического удара. В зависимости от фактора падения и вида веревки степень удлинения может быть самой разной. Например, при падении с фактором 2 удлинение динамической веревки может превысить 25% от ееСильные динамические нагрузки порождают большие или меньшие пластические деформации, которые необратимы. Это означает, что в большей или меньшей степени уменьшается дальнейшая способность веревки поглощать энергию, то есть уменьшается ее надежность. Надо иметь в виду, что при каждом новом ударе пиковая динамическая нагрузка возрастает и после нескольких сильных рывков достигает величины, превышающей прочность веревки (рис. 8) длины.

Запомните:

- любая динамическая веревка, которая из-за срыва во время свободного лазания выдержала удар с высоким фактором падения, больше не должна использоваться для страховки;
- при работе со статической веревкой уже после первого рывка в результате разрушения промежуточного крепления или другого подобного происшествия даже при небольшом факторе падения ее надо сразу исключить из употребления.

Передвижения самохватов по веревке при подъеме и трение ее о камень при вытягивании ее из колодца - одна из причин изменения длины веревки. Скальные выступы и ребра, как и зубцы на язычке самохвата вытягивают сотни нитей из первоначально гладкой и плотно уложенной поверхности защитной оплетки веревки. Если сначала нити оплетки натянуты, то потом они деформируются, образуют миниатюрные петельки или рвутся. Так на поверхности любой веревки появляется "мех". Из-за этого после некоторого употребления веревка становится немного тверже и укорачивается на 3-5%.

Кроме того, все кабельные веревки, не импрегнированные фабрично, скручиваются более или менее после первого намокания. Например, статическая веревка производства фирмы "Mammuth" после первого намокания, даже если ею еще не пользовались, укорачивается примерно на 4.5%. После нескольких походов и как результат намоканий в колодцах и стирок, она может сократиться еще на 11.5%, после чего процесс стабилизируется. Почти так же укорачивается и 10-мм веревка "Superstatik" производства "Edelrid".

Основная отличительная черта, определяющая вид данной веревки, ее динамические качества, которые в основном зависят от ее способности удлиняться под нагрузкой. Еще при конструировании веревки в зависимости от желаемых эксплуатационных свойств ее способность к удлинению как в процессе нормального употребления, так и при поглощении динамического удара предварительно заключается в диапазон с некоторыми границами. В соответствии со степенью удлинения под нагрузкой, а также целями, для которых она производится, веревка подразделяется на два основных вида: динамическая, или альпинистская веревка, и статическая, или спелеоверевка.

Производится в основном для нужд альпинизма. Степень удлинения при нормальном применении составляет обычно от 4.5 до 6.5%. Их основные качества определяются нормами Международного союза альпинистских ассоциаций (UIAA). Они регламентируют производство двух типов альпинистских веревок: основных (во многих странах они называются одиночными) и так называемых двойных, или полуверевок.

Основным называется такой тип динамической веревки, который по своей конструкции предназначен для использования для страховки при свободном лазании и обладает необходимыми качествами для надежного задержания падения с максимальным фактором 2. Толщина основной веревки чаще всего от 10.5 до 11.5 мм.

Двойной, или полуверевкой называется динамическая веревка, которая обязательно должна быть сдвоена при страховке. У одиночной веревки нет необходимых качеств для того, чтобы выдержать падение с фактором 2. Полуверевки имеют толщину 9 и 10 мм.Испытания для оценки основных качеств динамической веревки проводятся с помощью теста "Dodero". С этой целью используют образцы веревки длиной 2.80 м. На специальном стенде производят последовательные падения груза с высоты 5 м с фактором 1.78 (рис. 9). Основную веревку испытывают с грузом 80 кг, полуверевку - 55 кг. Образцы привязываются к соответствующим элементам стенда узлом булинь, а при падении груза веревка перегибается на угол 150 градусов через карабин диаметром 10 мм. Этимимитируются условия, по вероятностипохожие на те, что возникают при падении во время свободного лазания.

Важнейшие требования UIAA к качествам динамической веревки такие: - пиковая динамическая нагрузка при задержании первого падения груза не превосходит 1200 кг для основной и 800 кг для полуверевки;

- веревка выдерживает, не порвавшись, по меньшей мере пять последовательных падений соответствующего типу веревки груза с фактором 1.78;
- удлинение при нормальном употреблении не превосходит 8% для основной и 10% для полуверевки при статическом нагружении весом 80 кг.

Предел, которого пиковая динамическая нагрузка не должна превышать даже при падении с максимальным фактором, заимствован из практического опыта парашютизма. Он доказал, что и при наиболее благоприятном стечении обстоятельств, наличии обвязок и т.д. человек может выдержать только кратковременную нагрузку, не большую 15-кратного собственного веса. Если считать, что средний вес человека равен 80 кг, то получится, что он может выдержать нагрузку максимум 80х15=1200 кг.

Максимальный предел, определенный по значению пиковой динамической нагрузки на полуверевку (800 кг), на первый взгляд выглядит более благоприятным по сравнению с принятым за норму для основной (1200 кг). В действительности это не так, так как он достигается при задержании падения груза, значительно меньшего по весу, чем используемый для испытания основной веревки. Напоминаем об этом, потому что в паспорте с техническими характеристиками альпинистской веревки обычно указывается максимальное значение пиковой динамической нагрузки, но не условия испытания веревки. Если эти подробности не знать или не уделять им должного внимания, а в паспорте данной веревки фигурирует значение пиковой динамической нагрузки, равное или меньшее 800 кг, можно впасть в заблуждение при оценке ее динамических качеств.



Запомните:

- при свободном лазании для страховки используют только динамическую веревку;
- когда при свободном лазании страховка осуществляется сдвоенной полуверевкой, обе обязательно встегиваются в два отдельных карабина, но крепятся к одному и тому же крюку. Если их встегнуть в один карабин, при динамическом ударе есть опасность, что одна прижмет и срежет другую, а если каждую прикрепить к отдельному крюку, одна может нагрузиться больше и не выдержать удара; - при свободном лазании с двумя основными веревками для каждой из них забивают отдельный крюк. Если их встегнуть в карабин одного и того же крюка, при динамическом ударе пиковая нагрузка многократно возрастает.

Во второй половине 60-х годов в практику спелеологии вошли два новых приспособления - спусковое устройство и самохват. Их быстрое и широкое распространение всего за несколько лет полностью изменило технику прохождения вертикальных пещер.От лестниц постепенно отказались. На базе самохватов появилась такая новая техника, как "спуск и подъем по веревке со самостраховкой" и др. Но после того как веревка стала основным средством не только страховки, но и подъема в колодце, ее большая эластичность, так необходимая для страховки, сразу превратилась в ее основной недостаток. Необходимость топтаться на месте, пока не выберешь по крайней мере 5-6 метров удлинения, прежде чем спелеолог оторвется ото дна большого колодца, и особенно постоянные подскоки при каждом перемещении самохвата по веревке, не из самых приятных ощущений. С другой стороны, при соприкосновении со скалой в нагруженном состоянии веревка тем больше трется, чем более эластична. Все это потребовало создания веревки с малой степенью удлинения, которая получила наименование статической. Такая веревка производится прежде всего для целей спелеологии. Ее удлинение при нормальном употреблении под нагрузкой 100 кг составляет обычно от 1.5 до 2.5%, ее толщина - от 8 до 11.5 мм.

Из-за более низкой степени удлинения ее способность поглощать энергию ниже, а пиковые динамические нагрузки значительнее. Они превышают 1000 кгс при падении груза весом 80 кг с фактором, равным всего 1, в то время как для динамической веревки это значение редко превышается даже при падении с самым высоким фактором - 2.

Техника одиночной веревки появляется и развивается на базе уже существующей статической веревки. И поэтому каждому спелеологу должно быть ясно, что все ее развитие связано с качествами и характеристиками статических веревок, а не со спецификой конструкции веревок. Поэтому от статических веревок нельзя ожидать качеств, которых нет изначально.

Производство статической веревки еще не регламентировано нормами Международного спелеологического союза (UIS), как это сделано UIAA для динамической. В настоящее время все, что касается ее технических характеристик, зависит от доброй воли конструкторов фирмы-производителя. Развитие техники одной веревки сопровождалосьсотнями экспериментов, проводившихся как отдельными спелеологами, так и клубами и национальными федерациями спелеологии. Установленные недостатки статической веревки с точки зрения техники одной веревки компенсировались соответствующими правилами ее употребления и способами провески колодцев.

Как подсказывает само название, статическая веревка имеет ограниченную эластичность и, в принципе, не предназначена для амортизации больших динамических нагрузок. Статическая веревка может выдержать падение с фактором не больше 1. Это означает, что спелеолог, когда он привязан к такой веревке, должен категорически исключить вероятность ситуации, при которой он может оказаться выше точки крепления веревки. Это правило легко запомнить и при желании еще легче использовать. Совершенно недопустимо использовать статическую веревку для страховки при свободном лазании по стенам галерей и других подобных действиях. В таких случаях используют только динамическую веревку. Эти правила не допускают никаких исключений - с ними должен считаться каждый спелеолог, если хочет пережить веревку, с которой работает!

Стремясь привести свойства статической веревки в соответствие со спецификой техники одной веревки, несколько лет назад конструкторы нескольких фирм разработали ее разновидность - так называемую статико-динамическую веревку. Первая веревка такого типа была выпущена фирмой "TSA" (Франция) в 1978 г. За ней последовали "Dinastat" французской фирмы "Beal" и английская "Viking" с сердцевиной из кевлара.

Статико-динамическая веревка тоже имеет кабельную конструкцию, но состоят из трех конструктивных элементов: двух различных по своим динамическим качествам несущих сердцевин и защитной оплетки.

Лучшие показатели на сегодня имеет веревка "Dinastat" фирмы "Beal" (табл.6).

Центральная сердцевина веревки "Dinastat" состоит из полиэстерных волокон. Она предварительно натягивается до определенного предела, чтобы уменьшить ее возможность удлиняться под нагрузкой. Вторая сердцевина, оплетенная вокруг центральной, сделана из полиамидных волокон, которые более эластичны, чем полиэстерные.

Волокна третьего конструктивного элемента - защитной оплетки - тоже полиамидные.

Идея, заложенная в этой конструкции, такова: при нормальном употреблении, т.е. при спуске и подъеме, нагрузку воспринимает целиком менее эластичная полиэстерная сердцевина, и поведение веревки до нагрузки 650 кг статично. При нагрузке свыше 650 кг эта сердцевина рвется и при этом поглощает часть энергии падения. Оставшаяся часть ее поглощается вступающей в действие значительно более эластичной полиамидной сердцевиной. Общим результатом является большая надежность веревки из-за меньшей величины пиковой динамической нагрузки.

Не лишним будет повторить, что речь идет только о разновидности статической веревки, которая также не предназначена для задержания падения с фактором, большим 1.

Эта новая конструкция пока еще не совсем "доведена до ума", но все же является шагом вперед к повышению надежности статической веревки. Окажется ли ее дальнейшее усовершенствование самым верным путем к этой цели, или спелеологам придется отказаться от некоторых преимуществ суперстатической веревки за счет увеличения ее эластичности в интересах большей надежности, покажет будущее. В ближайшее время предстоит утверждение норм и на спелеоверевки.

Независимо от того, какие точно условия и нормы примет UIS для производства статической веревки, они никак не изменят принципиальных установок, лежащих в основе техники одиночной веревки. Одна из важнейших из них заключается в том, что каждый спелеолог, взяв веревку в руку, должен сам соображать, как ее использовать и оберегать, а также реально оценивать не только ее возможности, но и свои собственные.



Запомните:

- статическая веревка применяется для фиксированной навески, т.е. для провески колодцев и устройства перил;
- при провеске колодцев статической веревкой и других действиях с ней ни в коем случае нельзя допускать положения, при котором срыв вызвал бы падение с фактором, большим 0.5;
- чем меньше эластичность веревки, тем меньше допустимый фактор падения;
- в колодцах, которые обязательно требуют провески с промежуточными креплениями, надо избегать применения статической веревки с удлинением менее 2% при нормальном употреблении;
- статическая веревка может применяться для страховки партнера, но при условии, что страховка осуществляется сверху.

Предназначены исключительно для выполнения вспомогательных функций. Толщина вспомогательных веревок 7-8 мм. В зависимости от марки и года производства имеют различную прочность, обычно свыше 900 кг. Например, веревки производства "Elderid" имеют прочность 1200 кгс при d 7 мм и 1550 кгс при d 8 мм (1983 г.). Используются для вязания петель, импровизированных нижних и верхних обвязок и других вспомогательных целей.

Шнуры толщиной от 3 до 6 мм имеют прочность соответственно от 230 до 730 кг (1983 г.). Используются прежде всего для изготовления альпинистских лестниц, подвязывания мешков к нижней обвязке при их транспортировке в колодцах и других неответственных нагрузок. Шнуры толщиной 5 и 6 мм лучше всего подходят для вязания самозатягивающихсяузлов.

Функции, которые выполняет веревка во время прохождения шахты, определяются исключительно техникой прохождения. Техника спуска и подъема по веревке с верхней страховкой или самостраховкой требуют применения двух веревок. В этих случаях одна из них используется только для передвижения в колодце, а вторая - для страховки, т.е. во время прохождения каждая веревка несет определенную самостоятельную функцию, которая при нормальных условиях не меняется. С другой стороны, пока продолжается процесс спуска или подъема, нагрузкам подвергается только веревка, которая служит для передвижения. Если прохождение совершается нормально, страхующая спелеолога веревка все время остается практически не нагруженной. Даже при срыве она тоже не подвергается действию больших сил, потому что такой способ провески колодцев не создает предпосылок к возникновению динамических нагрузок. (Это возможно только при технике с верхней страховкой, и то лишь в том случае, если срыв произошел в тот момент, когда страхующий оставил "слабину" на веревке). Все это упрощает выполнение ею страховочной функции.

В технике одной веревки все не так. С одной стороны, единственная веревка в колодце перенимает обе функции веревки из классической техники, являясь одновременно средством и передвижения, и страховки. Второй веревки "на всякий случай" нет; с другой - способ провески колодцев заключает в себе потенциальные возможности для возникновения динамических нагрузок на веревку и страховочную цепь при срыве.

Эти особенности СРТ в сочетании с использованием в ее практике статической веревки делают страховочную функцию единственной в колодце веревки особенно важной и одновременно почти полностью зависимой от спелеолога - от его знаний, навыков, сообразительности и правильности действий. Поэтому, сможет ли она выполнить свою функцию или нет, зависит прежде всего от того, удастся ли ему создать необходимые условия еще при провеске каждого отдельного колодца. А это означает, что надо как можно лучше, сообразно конкретной обстановке, располагать и оборудовать все основные и дополнительные опоры, как и все промежуточные перестежки, в соответствии с видом и состоянием веревки, с которой в данный момент работают.



Запомните:

- провеску колодца надо делать так, чтобы с самого начала создать необходимые условия для осуществления веревкой страховочной функции, а не только чтобы было быстрее или легче передвигаться в колодце.

Совокупность всех элементов, образующих опору, за которую навешивается веревка (сама опора, петля или планка, крюк, карабин и т.д.), называется креплением. Опоры бывают:

- естественные: скальный выступ или глыба, натек, ствол дерева и т.п.;
- искусственные: шлямбурный или скальный крюк, закладка, эксцентрик и т.п.

Для крепления обычно используется одна и реже - две опоры, как при V-образном креплении.

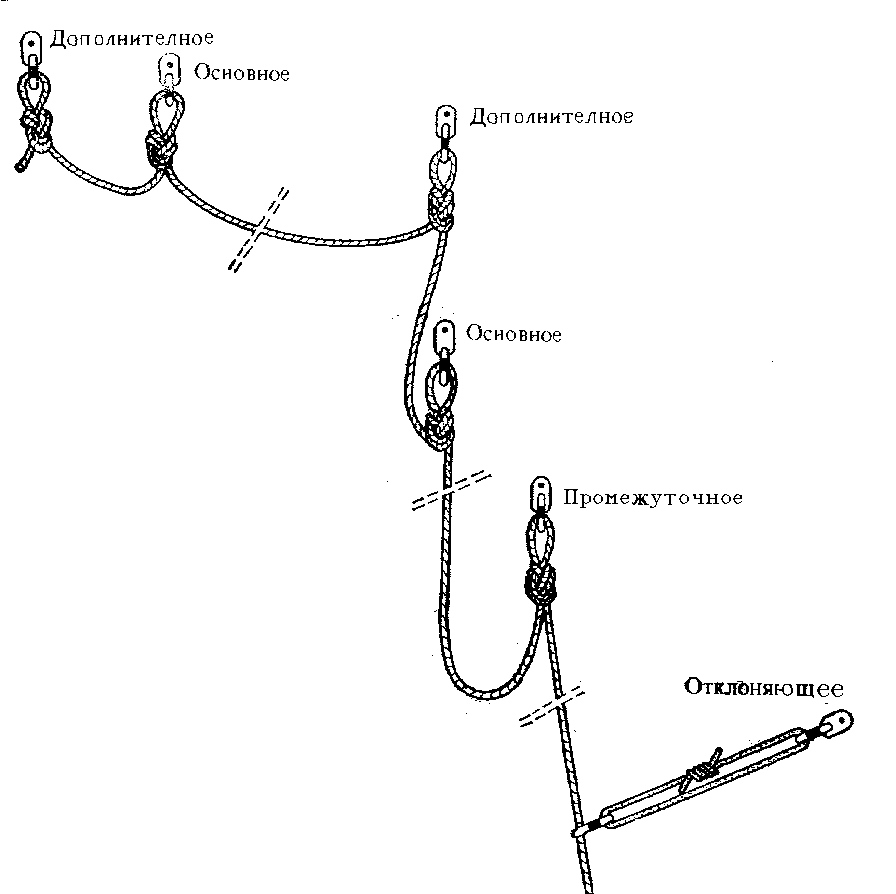

Функция, которую данное крепление выполняет, определяет его как: основное, дополнительное, промежуточное или отклоняющее (рис. 10).

Использование самопробивающих шлямбурных крючьев типа SPIT дает возможность создания неограниченного числа искусственных опор и расположения крепления в любом месте галереи или колодца - была бы скала с ненарушенной структурой, а выбранное место - наилучшим образом подходило для устройства правильной навески.



Запомните:

- в соответствии с требованиями максимальной надежности при использовании техники одной веревки каждое основное крепление должно быть дублировано дополнительным. Отклоняющие крепления не дублируются, промежуточные - обычно не дублируются;
- взаимное расположение дублирующих креплений и способ фиксирования веревки в них должны быть такими, чтобы свести к минимуму возможные динамические нагрузки, которые могут возникнуть в случае разрушения одного из креплений;
- основные и промежуточные крепления должны располагаться так, чтобы веревка нигде не терлась о скалу.

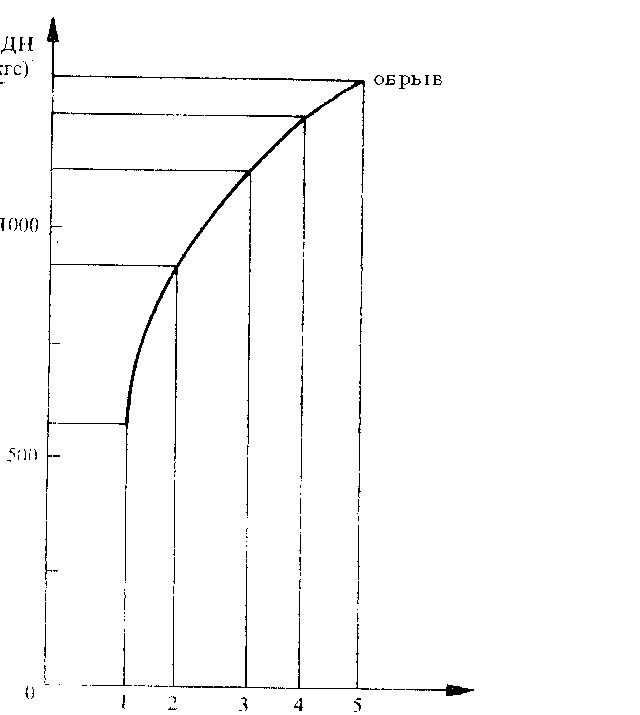

Как видно из рис. 11, нагрузка на веревку не может достигнуть соответствующего данному фактору падения максимума, пока длина веревки, а следовательно, и высота падения H меньше некоторого, хотя и минимального, значения. Оно называется пределом H0 (аш нулевое), начиная с которого пиковая динамическая нагрузка достигает величины, соответствующей фактору падения.	Рис. 11. ПределН0

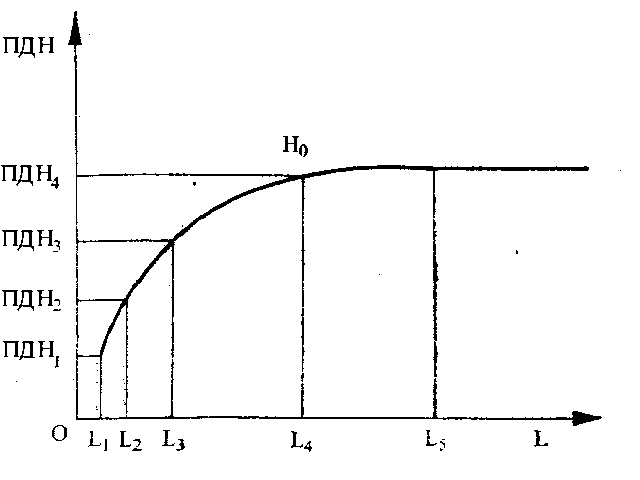

Если провести эксперимент по падению груза данного веса с фактором 1 с несколькими кусками веревки разной длины, для каждого измерить пиковую динамическую нагрузку и отложить ее на графике как функцию длины, получится кривая, которая сначала стремительно взлетает вверх, потом рост ее замедляется, пока не достигнет предела H0 (рис. 12).	Рис. 12. Зависимость ПДН от длины веревки при одном и том же факторе падения

После этого она превращается в прямую линию, параллельную оси абсцисс. Пиковая динамическая нагрузка становится постоянной, т.е. такой, какой должна бы быть, так как фактор падения один и тот же.

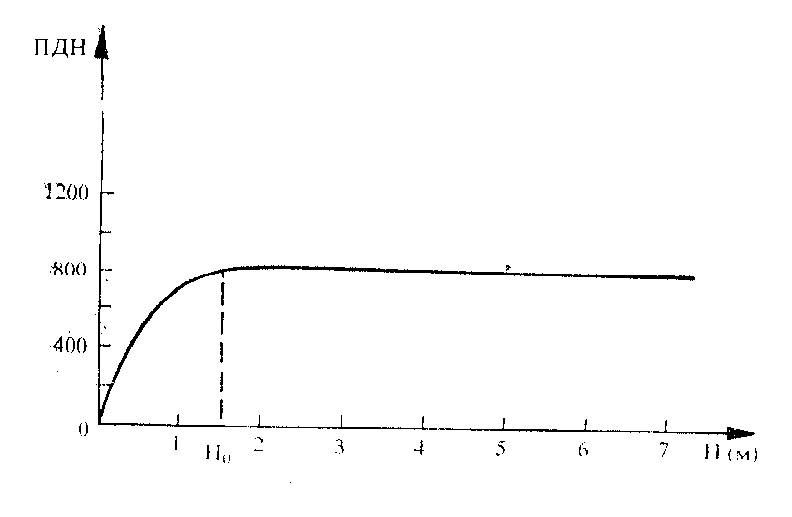

Этот полезный эффект, уменьшающий значение пиковой динамической нагрузки на веревку, длина которой меньше Н0, возникает вследствие того, что в петле веревка работает как две, а в узле дополнительно участвует и длина, включенная в него. Это снимает ударную нагрузку на веревку. Эффект имеет практическое значение как для коротких кусков веревки, как, например, в случае со страховочным концом, так и при внезапном динамическом нагружении начальной части веревки, связывающей основные и дополнительные крепления. Однако, если при дублировании крепления часть веревки, которая их не связывает, окажется больше Н0, она не сможет больше быть полезной для уменьшения пиковой динамической нагрузки на данное дополнительное крепление, если основное разрушится. И наоборот, чем меньше длина веревки между ними по сравнению с Н0, тем больше будет этот эффект.

Предел Н0 зависит в основном от фактора падения и от вида веревки, но влияет и ее конкретное состояние - сухая она или мокрая, больше или меньше изношена и т.д. На практике при провеске колодцев принимают, что для динамической веревки он составляет порядка 1.5 метра, а для статической - не более 1 метра при факторе падения 1.



Запомните:

- учет предела Н0, соответствующего виду используемой в данный момент веревки, гарантирует надежность дублирующего крепления.

Различают горизонтальное и вертикальное дублирование креплений. Горизонтально обычно дублируют перила для траверса и перила, страхующие подход к началу колодца. Основные крепления у начала колодца дублируют вертикально. Горизонтального дублирования следует избегать и применять лишь в том случае, когда вертикальное дублирование невозможно.

При горизонтальном дублировании, когда подбирают место для основного и для дополнительного креплений, расстояние между ними надо рассчитывать так, чтобы оно по возможности было значительно меньше Н0для используемого вида веревки.

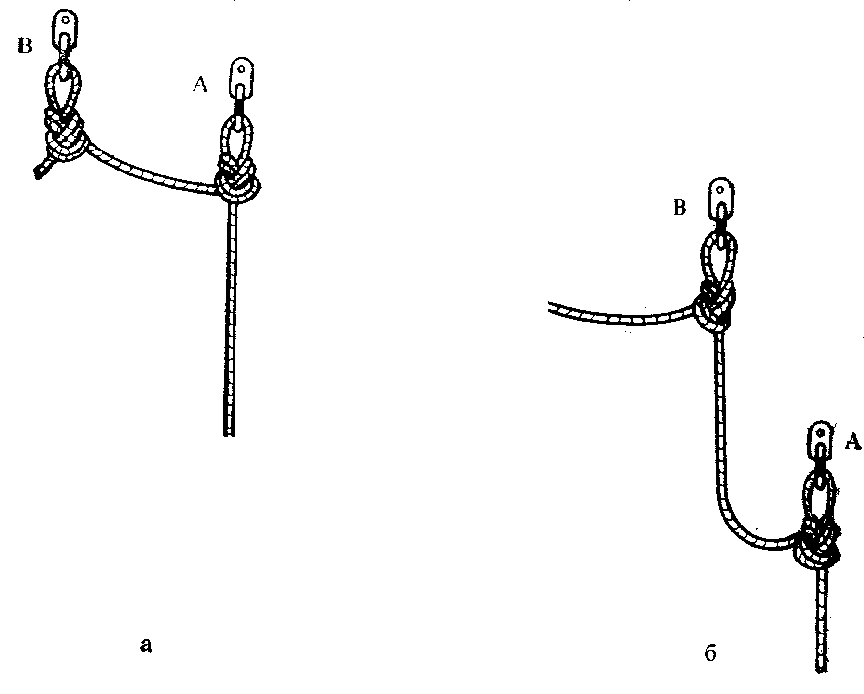

Если при динамическом нагружении разрушится крепление в точке А (рис. 13а), степень смягчения удара в точке В будет зависеть от длины веревки, которая их связывает. Хотя для большего смягчения удара лучше иметь меньшую длину, она не должна быть и меньше 50 см с точки зрения надежности забитых крюков. Напряжение в скале, вызванное забиванием в шлямбурные крюки расклинивающих штифтов, может привести к ее растрескиванию, если расстояние между двумя соседними крюками меньше 50 см.

Запомните:

- расположение креплений на оптимальном расстоянии между ними при дублировании, как и фиксация веревки между ними без провисания, гарантируют низкую степень их нагружения при разрушении одного из них.

Для безопасности прохождения недостаточно, чтобы дублирующие крепления были только на оптимальном расстоянии одно от другого. Очень важно и то, как фиксировать веревку сообразно их взаимному расположению.

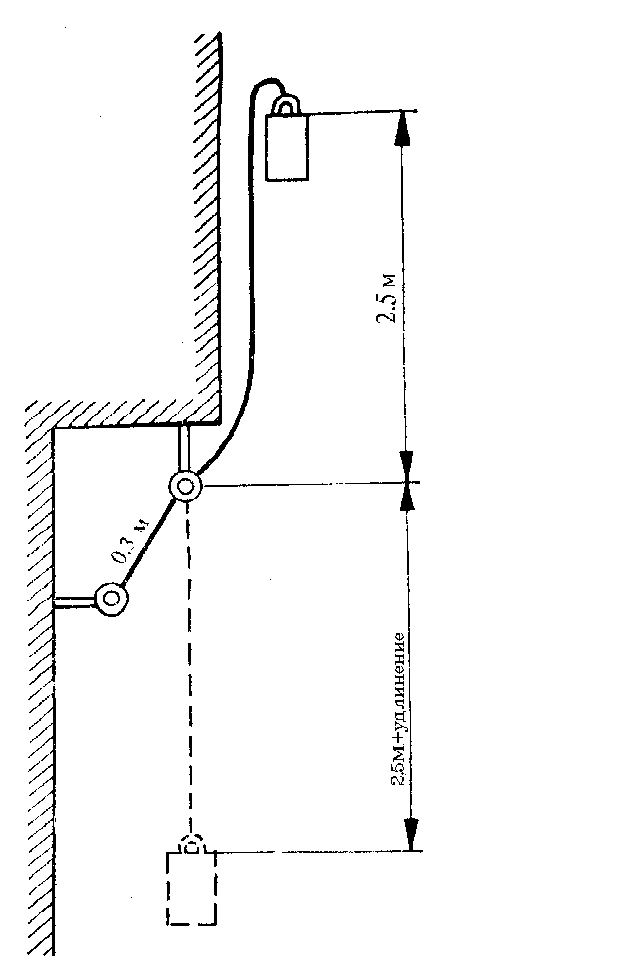

Иногда в начале колодца, чтобы сразу вынести навеску от его стен, приходится основное крепление располагать над дополнительным. Если спусковое устройство встегнуть в веревку ниже дополнительного крепления (если встегнуть выше, это будет равносильно попытке самоубийства рис.14б) и основное крепление разрушится, фактор падения не будет превышать 1 (рис.14а). Однако в этом случае мы не только нагрузим веревку до предела ее возможностей, но нагрузка полностью ляжет на дополнительное крепление, что недопустимо: если и оно разрушится, ничто больше не остановит падения. В таких случаях ниже уровня дополнительного крепления делают узел, а удлиненная петля фиксируется в основном креплении. Теперь, если оно разрушится, нагрузка как на веревку, так и на дополнительное крепление будет минимальной.

В случае горизонтального дублирования при выборе мест для креплений надо мысленно проследить путь, который проделала бы веревка, пока нагрузится дополнительное крепление, если основное разрушится. При возникновении опасности сильного удара спелеолога о стену колодца, удара веревки или трения ее об острый край или скальное ребро необходимо искать другое решение.

Когда разрушается основное крепление, дополнительное остается единственной надеждой спелеолога. Кроме того, оно не только сохраняет целостность страховочной цепи, но и в течение некоторого времени выполняет функцию основного, не будучи, в свою очередь, дублированным. Чтобы гарантировать его надежность, динамическая нагрузка, которая ляжет на него при разрушении основного, должна быть насколько возможно меньше. Поэтому, когда взаимное расположение креплений таково, что при разрушении основного динамическое нагружение дополнительного неизбежно, применяют так называемые амортизирующие узлы. Они относятся к специфическим элементам одноверевочной техники. Их назначение - поглощать часть энергии падения, что значительно уменьшает нагрузку как на статическую веревку, так и на дополнительные крепления (табл. 7).

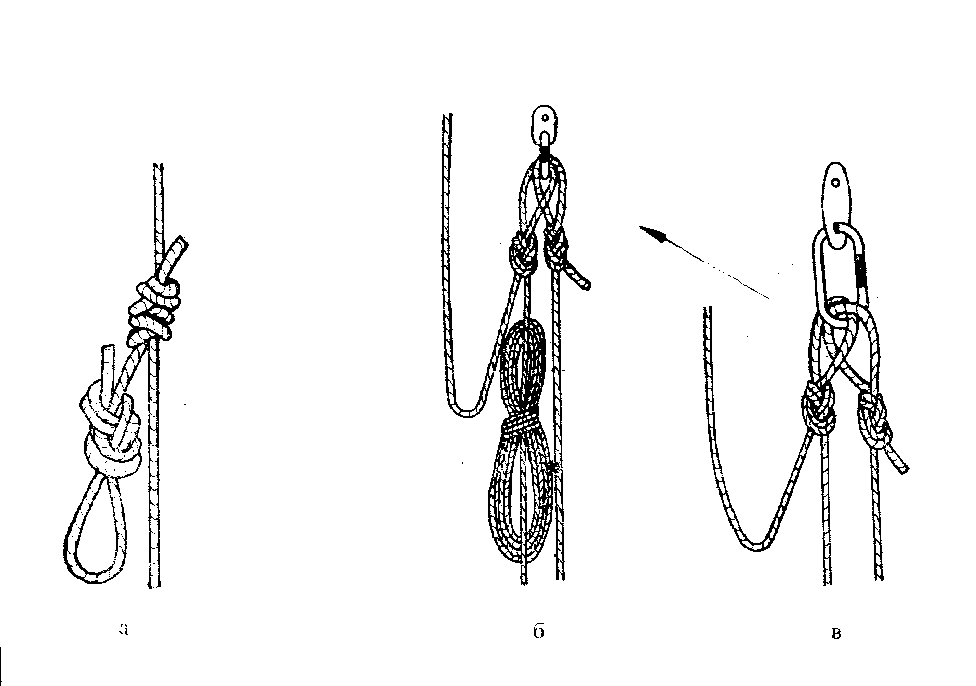

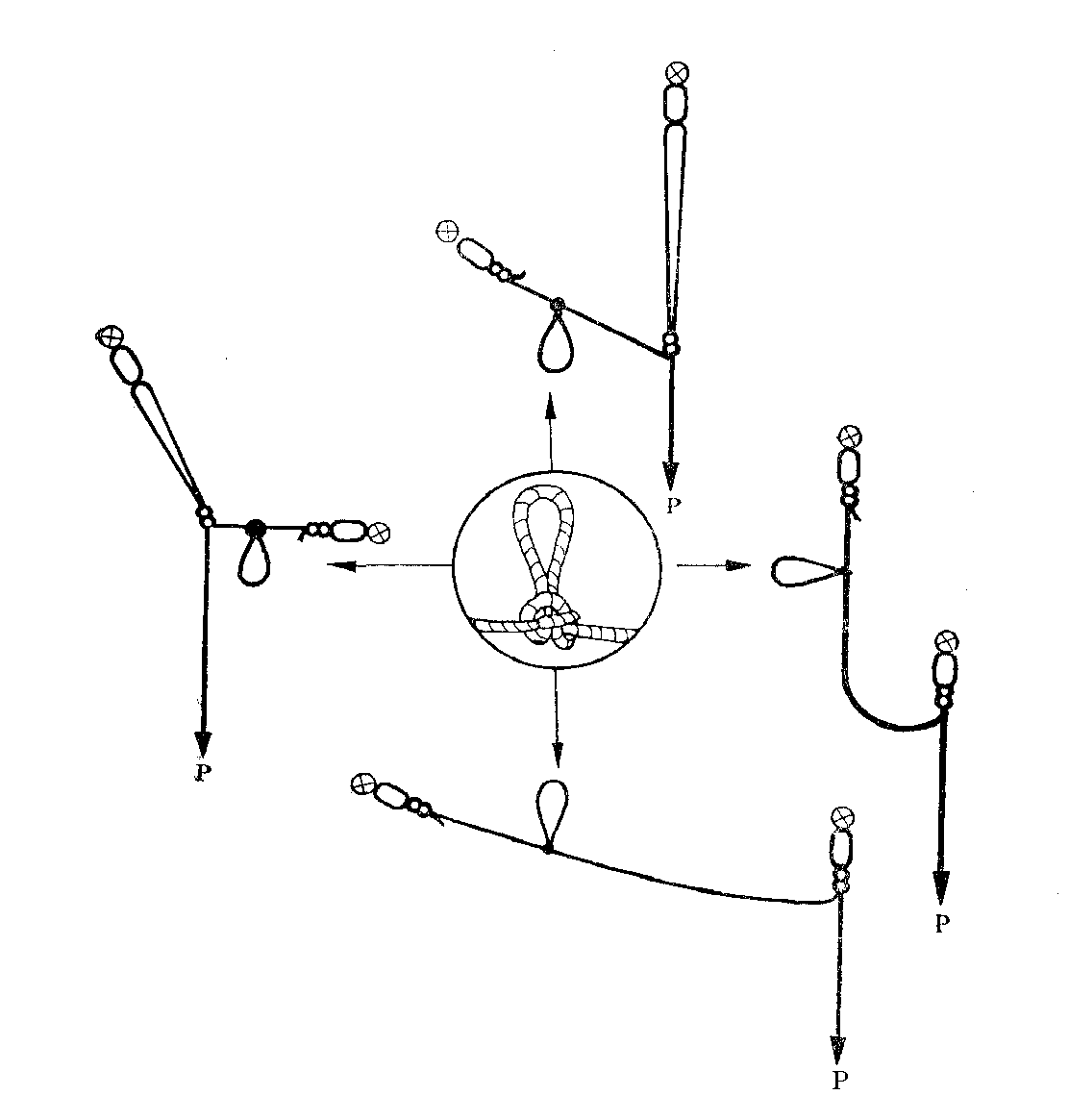

В качестве амортизирующих используют узлы "бабочка" или "проводник". Они вяжутся вблизи дополнительного крепления, а при сильно смещенных по вертикали промежуточных креплениях, сделанных со слабиной - в зоне провиса, немного выше самой низкой его части по направлению на промежуточное крепление. Оставляют петлю длиной около двадцати сантиметров, а узел не затягивают (рис. 16).

Узлы "восьмерка" и "девятка" для этой цели не используют, так как они не дают амортизирующего эффекта - при ударе они сразу затягиваются, и веревка не может протравливаться через узел (табл. 8).

Чаще всего во входном колодце и реже - в промежуточном из-за специфического характера подхода к ним навеску не удается вынести от стен колодца так, чтобы веревка их совсем не касалась. Чтобы избежать трения о скалу, в таких случаях используют протектор или отклонитель, в зависимости от конкретных условий.

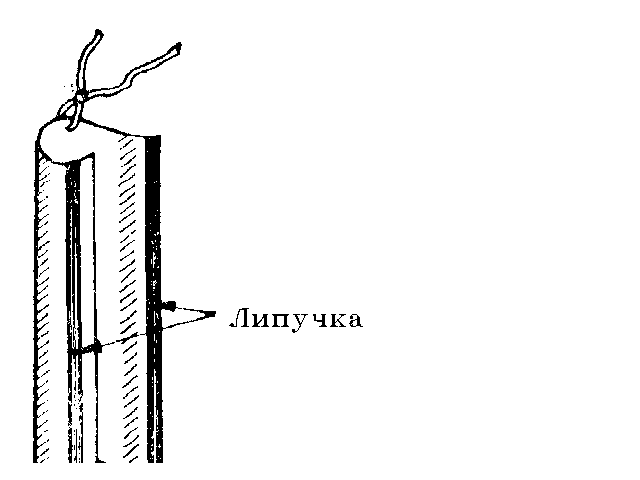

Протекторы делают длиной от 400 до 600 мм и шириной 120 мм из поливинилхлоридной ткани с двусторонним покрытием ("пластикат"), по длине к ним пришивается застежка типа "репейник" (velcro), а с одного края крепится шнур не толще 3 мм для привязывания к веревке (рис. 17).Когда приходится использовать протектор, сразу по достижении удобного места надо устроить промежуточное крепление на естественной или искусственной опоре. Отклонители делают из стального прута диаметром 6-7 мм, приваренного к болту диаметром 8 мм и длиной до 80 мм. Фиксируются с помощью крюка "SPIT" затягиванием гайки (рис. 18а).Особенно удобны они для предотвращения трения в тех местах, где веревка лишь

касается скалы на небольшом участке, как и если веревка опирается на выступ, находящийся на расстоянии 6-7 м под основным или промежуточным креплением (рис. 18б). В таких случаях установка отклонителя избавляет от необходимости делать новое промежуточное крепление, которое в подобной ситуации является не самым удачным способом устройстванавески (см. п. 4.9).

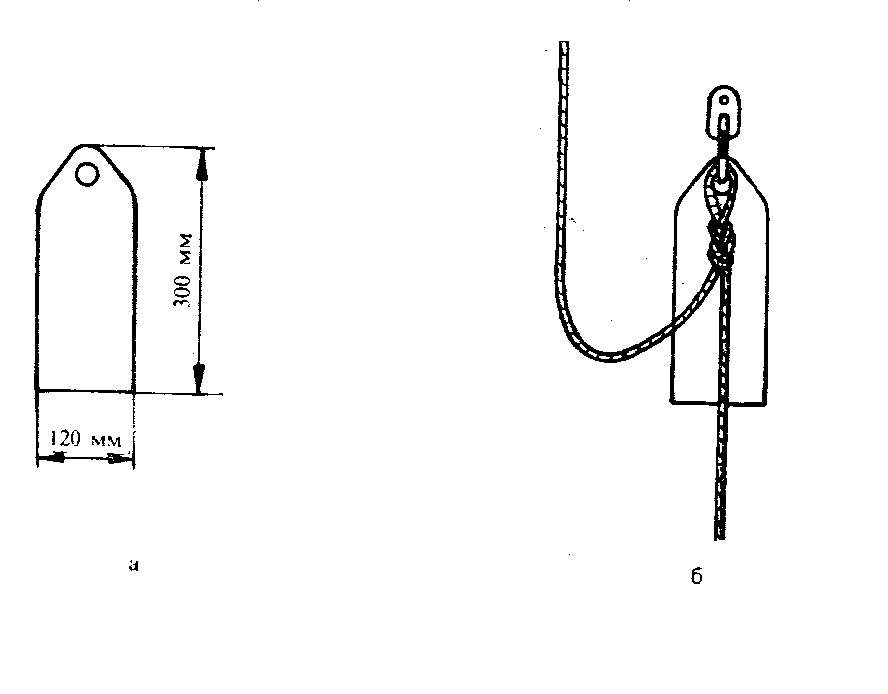

Подкладки используют прежде всего для предохранения веревки, когда в каком-то креплении узел опирается на скалу. Изготовляются они то-же из поливинилхлоридного материала длиной 300 мм и шириной 120 мм. В их верхнем конце делается отверстие диаметром 16 мм (для встегивания в карабин) или 8 мм (тогда она прижимается ушком крюка) (рис. 19).

В принципе, каждый колодец нужно провешивать одной веревкой, но это не всегда возможно. Если веревка окажется короче, а рядом нет стены, как в колодце - "бутылке", вторая веревка связывается прямо с первой двойным ткацким узлом или встречной восьмеркой. При этом оставляют петлю для самостраховки при перестежке (рис. 20а).Чтобы избежать перестежки через такой узел, обычно вторая веревка вешается за карабин последнего промежуточного крепления, до которого достигает первая. Однако встегивание петель двух веревок в карабин по отдельности недопустимо. Если крепление разрушится, карабин подвергнется динамическому удару и может раскрыться. Связывание петель предохраняет от этой опасности (рис. 20в). Неиспользованный конец первой веревки бухтуется (рис. 20б).

Если L = 12 м и h = 2 м (при этом угол провисания примерно 10 градусов), то FA = 80*12/(2*2)=240 кгс. Такимже будет и усилие в точке В. Выходит так, как будто вес спелеолога вдруг увеличился втрое. При таком способе навески мы "насильственно" вынуждаем веревку нести нагрузку 240 кг вместо 80 кг.

При устройстве навески всегда надо иметь в виду, что, когда веревка натянута горизонтально, чем меньше угол ее провисания, тем больше будет нагрузка в точках А и В, если ее нагрузить, и наоборот. Величина ее будет равна Р, если угол провисания равен 30 градусам. При меньшем угле веревка всегда "перенапрягается" в местах крепления. Это относится и к нагрузкам на горизонтальные перила.



Запомните:

- при навеске "троллея" достаточно, чтобы веревка между креплениями была натянута силой руки.
